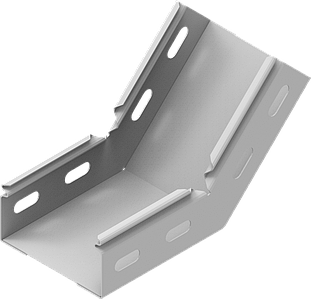

Фасонные секции и крышки к ним

Фасонные секции позволяют прокладывать кабельные трассы любой сложности и конфигурации.
Для защиты от коррозии применяются следующие виды покрытий:

• SZ – предварительное цинкование по методу Сендзимира, класс не ниже Z140 (ГОСТ Р 52246-2016)
• SZ270 – предварительное цинкование по методу Сендзимира, класс не ниже Z275 (ГОСТ Р 52246-2016)
• RAL – полимерно-порошковое покрытие изделия из предварительно оцинкованной стали по методу Сендзимира, класс не ниже Z140 (ГОСТ Р 52246-2016)
• HDZ – горячее цинкование методом погружения готового изделия (ГОСТ 9.307-89)
• INOX – нержавеющая сталь (AISI304)
• INOX316 – нержавеющая сталь (AISI316)

Типовые размеры секций:

• Ширина от 50 до 600 мм;
• Высота борта от 50 до 100 мм;
• Толщина 0,7/0,8/1,0/1,2/1,5 мм.

Стандартные (рекомендуемые) толщины фасонных секций листовых лотков зависят от ширины лотка и составляют в исполнениях SZ, SZ270, RAL, INOX, INOX316:

• Для ширины 50, 80, 100, 150, 200, 250 мм стандартная толщина составляет 0,7 мм;
• Для ширины 300, 400 мм стандартная толщина составляет 0,8 мм;
• Для ширины 500, 600 мм стандартная толщина составляет 1,0 мм;

В исполнении HDZ все фасонные секции стандартно изготавливаются толщиной 1,0 мм.

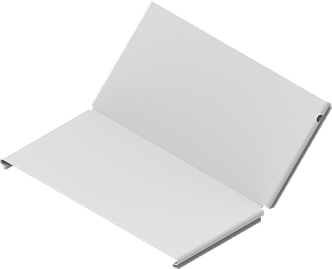

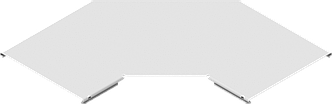

На всех изделиях серии крышка крепится к лотку плотным защелкиванием в замок.

Соединение лотков и фасонных секций между собой осуществляется при помощи соединителей, таких как SUT или SLB.

Для соответствия проектным требованиям возможно изготовления фасонных секций различного радиуса, в том числе не указанных на сайте. Это обеспечит требуемый радиус изгиба кабеля при укладке.
