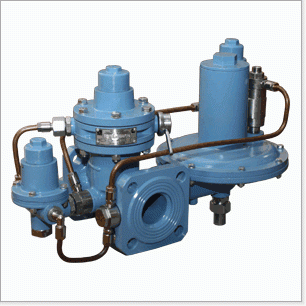

Регулятор давления газа комбинированный РДСК-50/400Б

Регулятор давления газа комбинированный РДСК-50/400Б

  • Под заказ
  • Оптом и в розницу
clockОтправка с 12 апреля 2024

Цену уточняйте

+375 (17) 336-56-66
  • +375 (29) 396-56-66
  • +375 (29) 617-72-65
    Отдел кабеленесущих систем

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Регулятор давления газа комбинированный РДСК-50/400Б
Регулятор давления газа комбинированный РДСК-50/400БПод заказ
Цену уточняйте
+375 (17) 336-56-66
  • +375 (29) 396-56-66
  • +375 (29) 617-72-65
    Отдел кабеленесущих систем
Описание
Информация для заказа

Регуляторы давления газа типа РДСК-50/400; -М; -Б изготавливаются с направлением потока газа слева-направо по умолчанию (основное исполнение), при направлении потока газа справа-налево по ходу газа применяется исполнение – 01.

Регуляторы давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М) предназначены для редуцирования высокого давления на среднее, автоматического поддержания среднего выходного давления на заданном уровне, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.

Технические характеристики

Наименование параметра или характеристики

Значения по типам и исполнениям

РДСК-50/400

(-01)

РДСК-50/400Б (-01)

РДСК-50/400М

(-01)

1. Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2. Максимальное давление газа на входе, МПа:

 - природный газ

- сжиженный газ





    1,2

1,6

3. Диапазон настройки выходного давления, кПа

от 50 до 200

от 200 до 300

от 10 до 50

4. Зона неравномерности

(пропорциональности) регулирования, %

±10*

5. Пропускная способность при температуре 20°С, плотности газа

0,73 кг/м3

см. таблицу

6. Давление настройки автоматического отключения подачи газа:



- при повышении выходного давления, кПа;

от 62,5 до 270

от 250 до 400

от 12,5 до 75

- при понижении выходного давления, % от Рвых.



10-20

- при понижении входного давления



(30…50 кПа)+Рвых.

7. Точность срабатывания автоматического отключающего устройства, %

±5

8. Материал корпуса

алюминий АК7ч ГОСТ 1583-93

9. Строительная длина, мм

180

10. Габаритные размеры, мм, не более:

–       длина

–       ширина

–       высота

538

234

320 (404**)

11. Присоединительные размеры:

–                   номинальный диаметр, DN, мм

–                   соединение



50

фланцевое по ГОСТ 33259-2015

исп. В для PN=1,6 МПа

12. Масса, кг, не более

13



* При изменении входного давления не более ±30%.

** Для исполнений РДСК-50/400-01, РДСК-50/400Б-01, РДСК-50/400М-01.

* для сжиженного газа

Класс герметичности затвора клапанов регуля-тора – А по ГОСТ 9544-2015



Пропускная способность регуляторов с диаметром седла 10 мм



Рвх, МПа Рвых, МПа
0,01 0,03 0,05 0,06 0,08 0,1 0,15 0,2 0,3
0,05 53 50
0,08 97 90 78 66
0,10 110 110 110 91 69
0,20 165 165 165 165 163 159 131
0,30 225 225 225 225 225 225 217 198
0,40 280 280 280 280 280 280 280 249 231
0,50 300 300 300 300 300 300 300 300 289
0,60 335 335 335 335 335 335 335 335 329
0,70 390 390 390 390 390 390 390 390 390
0,80 440 440 440 440 440 440 440 440 440
0,90 500 500 500 500 500 500 500 500 500
1,0 585 585 585 585 585 585 585 585 585
1,1 638 638 638 638 638 638 638 638 638
1,2 670 670 670 670 670 670 670 670 670



Пропускная способность регуляторов с диаметром седла 14 мм

Рвх, МПа Рвых, МПа
0,01 0,03 0,05 0,06 0,08 0,1 0,15 0,2 0,3
0,05 106 100
0,08 195 181 156 132
0,10 220 220 220 185 137
0,20 335 335 335 335 328 318 264
0,30 450 450 450 450 450 450 435 392
0,40 520 520 520 520 520 520 520 495 430
0,50 590 590 590 590 590 590 590 590 585
0,60 670 670 670 670 670 670 670 670 670
0,70 780 780 780 780 780 780 780 780 780
0,80 890 890 890 890 890 890 890 890 890
0,90 1000 1000 1000 1000 1000 1000 1000 1000 1000
1,0 1170 1170 1170 1170 1170 1170 1170 1170 1170
1,1 1270 1270 1270 1270 1270 1270 1270 1270 1270
1,2 1340 1340 1340 1340 1340 1340 1340 1340 1340
